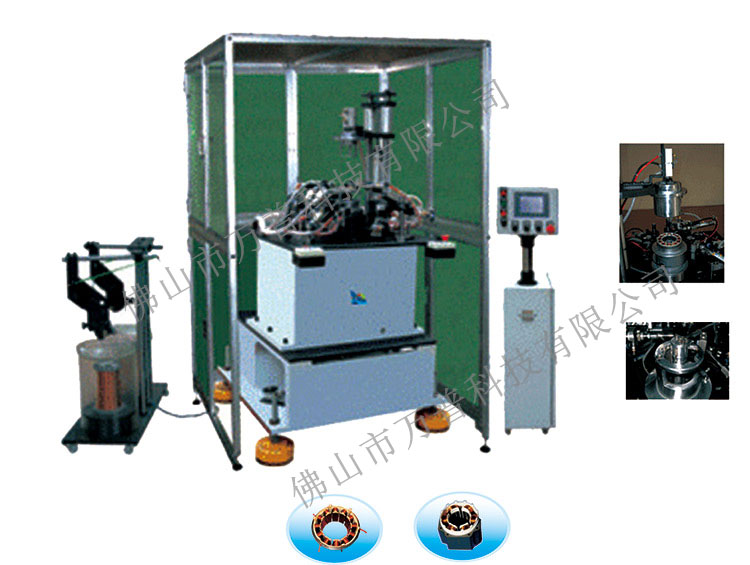

產品名稱：XSDRX-02定子無刷內排式全自動繞線機
產品介紹
產品說明：
本機適用也無刷電機定子的繞線，漆包線直接繞制在定子鐵心上，與以往的嵌線方式相比，既節約了漆包線的成本又增加了定子的磁通量，增大了電機的功率。本機能夠自動完成繞線、分度、夾線、剪線等工序，操作工人只需要進行取放定子的工作，降低了操作人員的勞動強度，基本實現自動化。
本機適用也無刷電機定子的繞線，漆包線直接繞制在定子鐵心上，與以往的嵌線方式相比，既節約了漆包線的成本又增加了定子的磁通量，增大了電機的功率。本機能夠自動完成繞線、分度、夾線、剪線等工序，操作工人只需要進行取放定子的工作，降低了操作人員的勞動強度，基本實現自動化。
此外，本機有一顯著的功能特點，繞線時線咀能夠在繞線叉頭內移動，繞線時繞線叉頭作上下運動和左右旋轉擺動，線咀按參數設定的軌跡進行排線工作，是繞制出來的線包緊湊、整齊、美觀。
| 主要技術參數 | |||
| 電源 | AC380V 50Hz 4KVA | 氣源 | 5~6kg/f（0.5~0.65MPa） |
| 定子外徑 | ≤Ф200mm | 內徑 | ≥Ф35mm |
| 定子疊厚 | 10-50mm | 適用定子槽數 | 4、6、8、9、12槽slots |
| 適繞線徑 | Ф0.1~Ф0.8mm | 主軸轉繞角度 | 30°~90°（可調） |
| 夾具工位 | 單工位，多線咀同是繞線 | 主軸轉速 | 800r/min |
| 生產節拍 | 約120秒/件120 | ||
